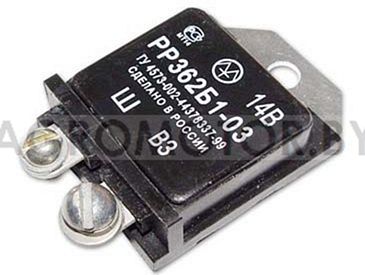

РР 362Б1-03 (РР362Б1, 774.3702) Реле регулятора генератора

Артикул: 3701982_00_ Категории: 37 Электрооборудование МТЗ, Амкодор, Электрооборудование и приборы МТЗ, Амкодор

*Цена указана для справок. Текущую цену уточните у менеджера.

В наличии на складе в Минске. Заводская гарантия.

+375 29 651-00-15 - позвонить менеджеру
+7 495 320-50-58 - для покупателей из РФ

Реле регулятора РР362Б1 (аналоги РР 362Б1-03, 774.3702, 68.3702) предназначено для автоматического поддержания напряжения в заданных пределах на зажимах генератора без встроенного регулятора напряжения (УР-2, 7302.3702, Я112Т и аналогичных) для тракторов МТЗ-80/82, К-700, К-703, Т-25, Т-40, автомобилей ГАЗ-53, АЗЛК и другой техники с рабочим напряжением 12В.

Применяемость: К-700, К-703, ТЛ-28, СКД-5, Т-40, Т-25, МТЗ, ДТ-75, ГАЗ-53, АЗЛК.

Преимущества: оригинал, в наличии на склада в Минске, доставка по РБ и РФ, нал/безнал расчет.

Варианты обозначения

РР362Б1
774.3702
68.3702

Технические характеристики

Диапазон регулируемого напряжения, В — «Л» (лето)……………………………………13,2 — 14,2 — «З» (зима)……………………………………14 – 15.02 Максимальный ток , А 53 Габаритные размеры, мм 53x125x305 Масса регулятора, гр 100

Схема.
Схема электрическая монтажная реле-регулятора РР362-Б

«Т» — транзистор
«Э» — эмиттер
«К» — коллектор
«Б» — база
РН0 — обмотка регулятора напряжения
РН1 и РН2 — контакты регулятора напряжения

РЗ0 — обмотка реле защиты
РЗ — контакты реле защиты
Д1 — диод обратной связи
Д2 — диод гасящего контура
ППР — переключатель посезонной регулировки («З» — зима; «Л» — лето)
R1 — сопротивление обратной связи (240 Ом)
R2 — сопротивление в цепи базы транзистора (42 Ом)
R3 — сопротивление ускоряющее (4,5 Ом)
R4 — сопротивление добавочное (62 Ом)
R5 — сопротивление термокомпенсации (12,5 Ом)
R6 — сопротивление сезонной регулировки напряжения (51 Ом)
«В», «Ш» — зажимы реле-регулятора
